Двигатель YRP с переменным частотным преобразователем и обмоткой ротора и контактными кольцами

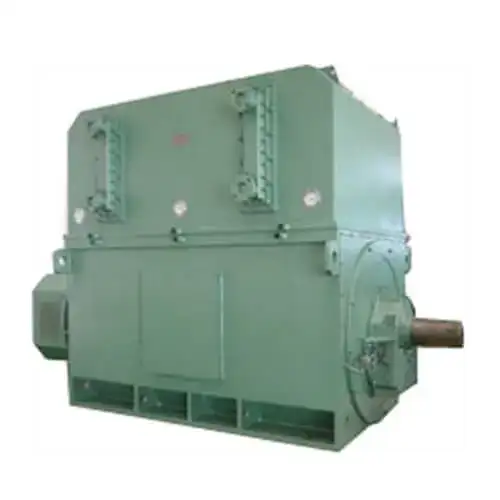

TELLHOW Двигатель YRP с переменным частотным преобразователем и обмоткой ротора и контактными кольцами, оснащенный обмоточным ротором, контактными кольцами и высококачественными угольными щетками, специально решает проблемы чрезмерного пускового тока и недостаточного крутящего момента традиционных двигателей при высоких инерционных нагрузках и слабых условиях электросети. Этот двигатель полностью совместим с частотно-регулируемыми приводами (ЧРП), что обеспечивает точное регулирование скорости, экономию энергии и увеличение срока службы оборудования. Будучи ведущим поставщиком высоковольтных двигателей, компания TELLHOW использует передовые технологии проектирования и производства для обеспечения стабильной работы продукции и высокой доступности.

Основные технические параметры

1. Конструкция и стандарты

- Стандарты конструкции: Соответствует стандартам IEC60034, NEMA, ГОСТ, BS, ANSI, IEEE, VDE, EN

- Типоразмеры: 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1120

- Диапазон мощности: 160 кВт–10000 кВт (200 л.с.–13500 л.с.)

- Номинальное напряжение: 400/690 В, 3000 В, 3300 В, 4160 В, 6000 В, 6600 В, 10000 В, 11000 В, 13800 В

- Частота: 50 Гц/60 Гц, постоянная скорость или переменная частота 1. Управление

2. Защита и охлаждение

- Степень защиты: IP00, IP23, IP24, IP54, IP55, IP56

- Методы охлаждения: IC01, IC06, IC411, IC416, IC511, IC516, IC611, IC616, IC666, IC81W, IC86W, IC37

- Способы монтажа: IMB3, IMB35, IMV1, IM7311

3. Производительность и качество

- Класс эффективности: IE2, IE3, IE4, IE5

- Класс изоляции: F или H

- Класс повышения температуры: B или F

- Сертификаты: CCC, CE, RoHS, UL, VDE, EAC, ISO9001-2015

- Цвет: Стандартный синий, на заказ

4. Основные аксессуары

- Термистор PT100/PTC (контроль температуры)

- Обогреватель (защита от конденсации)

- Вибрационный датчик SPM (контроль состояния)

- Угольные щетки с фиксированным контактом или устройство для подъема щеток

- Пусковое устройство с жидкостным сопротивлением (LRS) доступно по запросу

Преимущества продукта

1. Отличные пусковые характеристики: обеспечивает максимальный крутящий момент при низком пусковом токе (обычно ≤2, 5 номинального тока), снижая механическую нагрузку на систему передачи и воздействие на сеть.

2. Высокая адаптивность к частотным преобразователям: оптимизирован для частотных преобразователей, обеспечивая точное регулирование скорости, энергосбережение и оптимизацию процесса.

3. Прочная и долговечная конструкция: сварная стальная рама с высокой жесткостью, способная выдерживать большие нагрузки, удары и непрерывную работу, обеспечивая высокую стабильность и длительный срок службы.

4. Высокая эффективность и низкий уровень шума: низкие потери и тихая работа, соответствующие стандартам высокой эффективности IE2–IE5, снижающие эксплуатационные расходы.

5. Модульная и гибкая конструкция: Доступны различные корпуса, методы охлаждения и аксессуары для адаптации к различным промышленным условиям.

6. Надежное производство: Производится на современных заводах со строгим контролем качества для обеспечения стабильной и бесперебойной работы.

Промышленное применение

TELLHOW Двигатель YRP с переменным частотным преобразователем и обмоткой ротора и контактными кольцами — это предпочтительный выбор для тяжелых промышленных применений, требующих высокого пускового момента и высокой надежности. В основном используется в:

1. Горнодобывающей и металлургической промышленности: шаровые мельницы, стержневые мельницы, дробилки, конвейеры, вращающиеся печи

2. Цементном производстве: мельницы для сырья, цементные мельницы, приводы печей, вентиляторы

3. Сталелитейной промышленности: прокатные станы, летучие ножницы, конвейеры

4. Водохозяйственном строительстве и водоочистке: крупные водяные насосы, вентиляторы, компрессоры

5. Нефтехимической промышленности: насосы, компрессоры, смесители (зоны безопасности)

6. Общепромышленном применении: вентиляторы, воздуходувки, измельчители и другие устройства с высокой инерцией

Пример применения в реальных условиях

привод шаровой мельницы на цементном заводе

Предыстория проекта: Крупный цементный завод в центральном Китае эксплуатирует шаровую мельницу размером 3, 8 × 13 м (ключевое оборудование для измельчения сырья). В первоначальной системе привода использовался мощный асинхронный двигатель с короткозамкнутым ротором и гидравлической муфтой. Из-за высокой инерции мельницы и находящихся внутри материалов она страдала от частых сбоев при запуске, перегрева двигателя и чрезмерного пускового тока (в 6-7 раз превышающего номинальный ток), вызывающего падение напряжения в электросети и серьезно влияющего на стабильность производства.

Решение: Инженерная команда завода заменила старую систему на двигатель TELLHOW YRP мощностью 4500 кВт, напряжением 10 кВ, шестиполюсный, с регулируемой частотой вращения и контактными кольцами, в паре со специальным частотным преобразователем и жидкостным пусковым устройством (LRS), что позволило в полной мере использовать низкие пусковые токи двигателя для точного регулирования скорости вращения с помощью частотного преобразователя.

Результаты применения:

1. Плавный и надежный пуск

Пусковой ток снижен в 2, 2 раза по сравнению с номинальным током, что исключает помехи в электросети и проблемы перегрева двигателя, обеспечивая 100% успешный запуск при полной нагрузке.

2. Снижение механических нагрузок

Характеристики плавного пуска снижают ударные нагрузки, значительно продлевая срок службы редукторов, муфт и подшипников мельницы.

3. Энергоэффективность и высокая производительность

Частотный преобразователь оптимизирует скорость вращения мельницы в зависимости от скорости подачи, снижая общее энергопотребление на 18% и повышая стабильность качества помола.

4. Сокращение времени простоя: Прочная конструкция двигателя и аксессуары для мониторинга состояния (PT100, датчики вибрации) сокращают незапланированные простои, увеличивая годовую производительность на 12%.

Двигатель TELLHOW Двигатель YRP с переменным частотным преобразователем и обмоткой ротора и контактными кольцами сочетает в себе превосходные пусковые характеристики с современной эффективностью частотного преобразователя, что делает его эталонным продуктом в области приводной техники для тяжелой промышленности. Благодаря тщательной разработке, международному соответствию стандартам и практической проверке, продукт предоставляет надежные решения для таких отраслей, как горнодобывающая промышленность, цементная промышленность и металлургия. Будучи надежным китайским производителем и поставщиком, завод TELLHOW стремится предоставлять долговечные, эффективные и индивидуально разработанные двигатели, помогая глобальным промышленным партнерам увеличивать производительность и максимизировать отдачу от инвестиций.
