Вертикальный водяной насосный двигатель YLKK/YLKS

Двигатель TELLHOW Вертикальный водяной насосный двигатель YLKK/YLKS создан на основе оптимизированной серии YL и специально разработан для применения в вертикальных водяных насосах. Основанная на более чем 60-летнем опыте проектирования высоковольтных двигателей и передовых международных технологиях, эта серия предлагает два варианта охлаждения: YLKK (воздушно-воздушное охлаждение) и YLKS (водяно-воздушное охлаждение), адаптированные к различным условиям эксплуатации.

Этот двигатель специально разработан для вертикальной установки и может приводить в движение критически важное оборудование, такое как циркуляционные водяные насосы электростанций, конденсатные насосы и различные насосы водонасосных станций. Он поддерживает регулируемую осевую нагрузку в соответствии с потребностями пользователя, обеспечивая стабильную работу в тяжелых условиях вертикального привода.

Совместимость с моделями и условиями окружающей среды

Двигатель поддерживает несколько уровней защиты от воздействия окружающей среды для адаптации к различным условиям работы:

- W: Для наружного применения, легкая коррозионная стойкость

- WF1/WF2: Для наружного применения, средняя/сильная коррозионная стойкость

- F/F1/F2: Для внутреннего применения, легкая/средняя/сильная коррозионная стойкость

- TH/THW: Для влажного тропического климата (для внутреннего/наружного применения)

- TA/TAW: Для сухого тропического климата (для внутреннего/наружного применения)

Широкий диапазон адаптации к условиям окружающей среды позволяет использовать его в различных суровых промышленных условиях внутри и вне помещений, справляясь с различными коррозионными и климатическими условиями.

Основные преимущества и технические характеристики

1. Превосходная система изоляции

Двигатель Вертикальный водяной насосный двигатель YLKK/YLKS использует изоляцию класса F в сочетании с высококачественной отечественной системой изоляции с низким уровнем адгезии. В нем используется высококачественная слюдяная лента и экологически чистая пропитанная смола. Катушка проходит намотку на станке с ЧПУ, вытяжку и обмотку лентой, после чего производится вакуумная пропитка под давлением VPI. Изделие демонстрирует низкие диэлектрические потери как при нормальных, так и при высоких температурах, низкий ток утечки, чрезвычайно низкую скорость падения напряжения при термическом старении, надежную изоляцию, высокую механическую прочность и превосходную влагостойкость.

2. Передовая электромагнитная и механическая конструкция

- Электромагнитная оптимизация: Использование комбинированного метода проектирования поля и цепи повышает точность электромагнитных расчетов, обеспечивая точный пусковой ток, пусковой момент и повышение температуры при запуске, что гарантирует высокую эффективность и энергосбережение.

- Превосходная конструкция: Применение конечно-элементного механического анализа для проектирования конструкции точно моделирует граничные условия, оптимизирует использование материалов, эффективно контролирует вибрацию и шум, а также одновременно повышает прочность таких компонентов, как основание и упорный подшипник, повышая точность расчета повышения температуры и снижая потери на вентиляцию.

3. Точное производство и прочная конструкция

- Передовые процессы: Использование отработанных процессов, таких как прецизионное ламинирование, сварка торцевых колец на средней частоте, изготовление катушек на станках с ЧПУ и полностью автоматизированная пропитка VPI, обеспечивает стабильное качество обработки ключевых компонентов.

- Основание коробчатого типа: Сварной коробчатый корпус из стальных пластин отличается легкостью и жесткостью. Оптимизированное с помощью анализа методом конечных элементов, оно имитирует реальные условия работы, обеспечивая прочность основания и гарантируя стабильность и динамические характеристики двигателя. При необходимости с обеих сторон основания могут быть установлены водяные или воздушные охладители, что облегчает отвод тепла, монтаж и техническое обслуживание.

4. Контроль вибрации и стабильности

В двигателе Вертикальный водяной насосный двигатель YLKK/YLKS используется уникальная технология контроля вибрации и нестабильности. За счет увеличения толщины слабых компонентов и оптимизации конструкции вала повышается несущая способность двигателя по крутильным нагрузкам, сопротивление изгибающим напряжениям вала и осевой нагрузке на подшипники, что соответствует требованиям эксплуатации вертикальных водяных насосов.

5. Высокоэффективный ротор и оптимизация охлаждения

- Ротор с медными шинами: Эффективно снижает дополнительные потери на входе и потери на стержнях ротора. Стержни фиксируются клином после установки в сердечник ротора, а затем привариваются к торцевым кольцам с помощью среднечастотного сварочного аппарата BPS100/8000. Это обеспечивает низкое напряжение, прочное соединение и предотвращает поломку стержней.

- Оптимизированный воздушный поток: Благодаря использованию немецкой технологии мощных и высокоэффективных двигателей LDW, структура пазов и конфигурация воздушного потока оптимизированы для снижения общего сопротивления воздуха и минимизации потерь воздушного потока.

6. Надежные подшипники и система защиты

- Подшипниковая система: В верхнем подшипнике используется упорный подшипник скольжения соответствующей спецификации в зависимости от требований к осевой нагрузке, а в нижнем подшипнике — подшипник качения. Подшипники качения оснащены устройством непрерывной подачи/слива масла для удобства использования и обслуживания.

- Защита и мониторинг: Степень защиты IP44 или IP54. Главная распределительная коробка расположена сбоку двигателя, с независимыми клеммами заземления как внутри, так и снаружи. При необходимости на критически важных компонентах, таких как обмотки статора и подшипники, могут быть установлены устройства измерения температуры, что позволяет осуществлять наблюдение на месте и дистанционный мониторинг для обеспечения безопасной работы двигателя.

Области применения и ценность

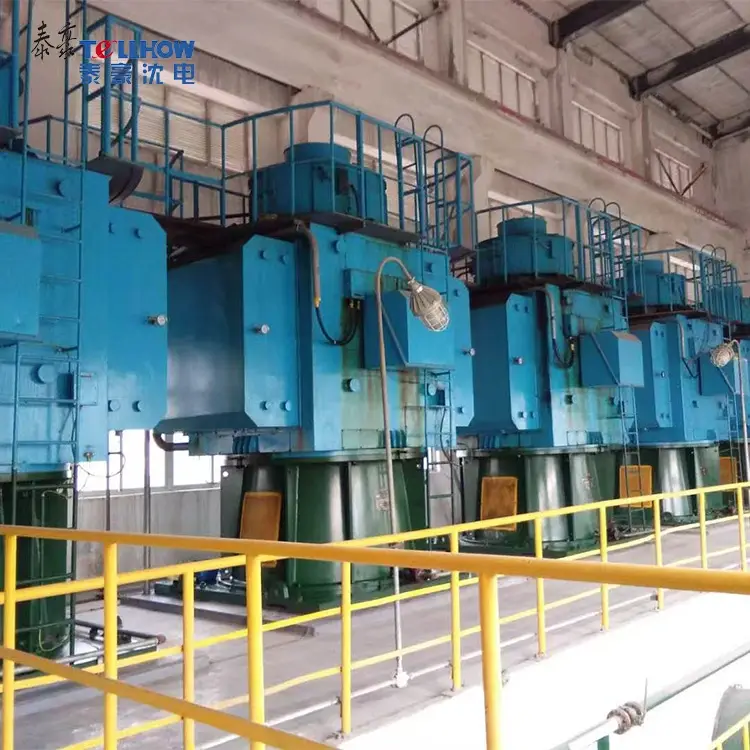

Двигатели TELLHOW Вертикальный водяной насосный двигатель YLKK/YLKS являются идеальным решением для питания вертикальных водяных насосов на электростанциях, в системах водоснабжения и промышленных системах. Будучи надежным производителем и поставщиком в Китае, наш завод сочетает международные технологии с преимуществами местного производства для выпуска высокоэффективных, надежных и долговечных двигателей, минимизируя время простоя критически важного оборудования водоснабжения и снижая эксплуатационные расходы.
