При проектировании мощного привода для мельниц, компрессоров или дробилок перед инженером неизбежно встаёт выбор: какой тип Асинхронные двигатели высокого напряжения использовать? Короткозамкнутый ротор привычнее и дешевле, но обмоточный ротор (с фазным ротором) открывает возможности, недоступные первому. Мы неоднократно наблюдали, как неправильный выбор приводил к тому, что пусковой ток достигал 6–7 номиналов, вызывая просадки напряжения в сети и ложные срабатывания защит. В этой статье мы разберём реальные технические отличия и объясним, когда переплата за обмоточный ротор окупается, а когда это лишняя трата.

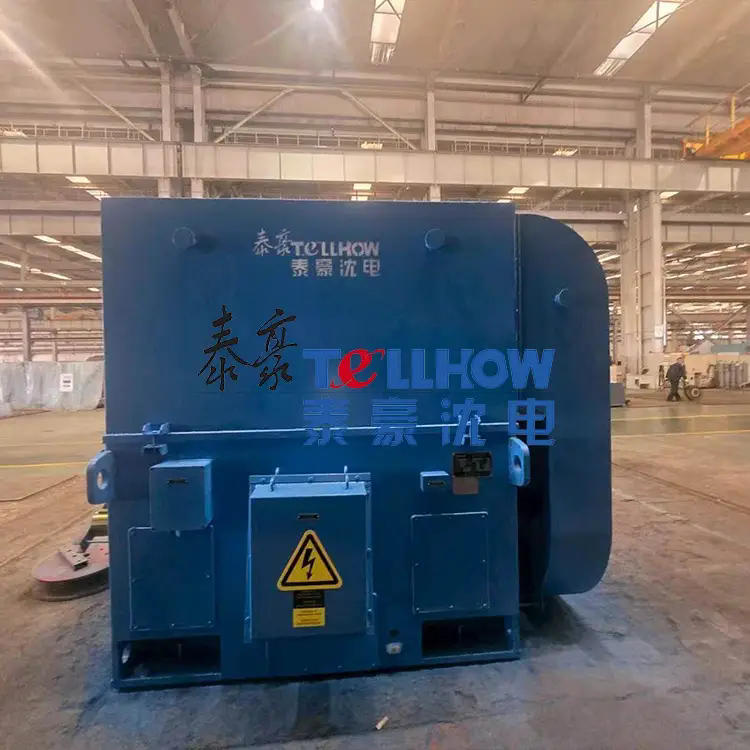

Короткозамкнутый ротор — это, по сути, литая клетка из алюминия или меди, запаянная внутри магнитопровода. У него нет внешних выводов, и это делает конструкцию предельно простой и надёжной. Асинхронные двигатели высокого напряжения с таким ротором не требуют обслуживания роторной цепи, у них нет щёток и контактных колец.
Обмоточный ротор устроен иначе: на нём расположена трёхфазная обмотка, концы которой выведены на контактные кольца. Это позволяет подключать к ротору внешние сопротивления (пусковые реостаты) или преобразователи частоты. Именно эта особенность даёт возможность управлять пусковым моментом и скоростью. Мы в Tellhow Shenyang Electric Machine Co., Ltd. выпускаем оба типа двигателей, и наш опыт показывает: для тяжёлого пуска с большой инерционной нагрузкой обмоточный ротор часто становится единственным решением.
Главное практическое отличие — это поведение при пуске. Короткозамкнутый двигатель при прямом пуске потребляет ток в 5–7 раз выше номинального. Это создаёт ударную нагрузку на сеть и требует мощных коммутационных аппаратов. Обмоточный ротор с пусковым реостатом позволяет снизить пусковой ток до 2–2,5 номиналов, одновременно увеличивая пусковой момент. Для приводов с тяжёлым запуском (например, шаровая мельница с загруженными шарами) это критически важно.
Второй момент — регулирование скорости. Короткозамкнутый двигатель регулируется только частотным преобразователем, который для высокого напряжения стоит дорого. Обмоточный ротор может регулироваться изменением сопротивления в цепи ротора, что дешевле, хотя и менее экономично. Наши Асинхронные двигатели высокого напряжения с обмоточным ротором используются там, где нужен плавный пуск без сложной электроники.
В таблице ниже приведены параметры наших двигателей серии TGHV для обоих исполнений. Это не теоретические данные, а результаты испытаний на стенде при одинаковой мощности 3150 кВт.
| Параметр | Короткозамкнутый ротор | Обмоточный ротор |
| Кратность пускового тока (прямой пуск) | 6,0 | 2,2 (с реостатом) |
| Кратность пускового момента | 1,8 | 2,8 |
| КПД при номинале | 97,2% | 96,5% |
| Обслуживание роторной цепи | Не требуется | Требуется (щётки, кольца) |
| Возможность регулирования скорости | Только от преобразователя частоты | Реостатом или преобразователем |
Как видите, обмоточный ротор проигрывает в КПД и требует обслуживания, но выигрывает в пусковых характеристиках. Асинхронные двигатели высокого напряжения с короткозамкнутым ротором предпочтительнее там, где пуск лёгкий, а надёжность и экономичность в приоритете.
Мы рекомендуем короткозамкнутый ротор для насосов, вентиляторов и компрессоров, где пуск происходит без нагрузки или с небольшой инерцией. Эти Асинхронные двигатели высокого напряжения проще, дешевле и не требуют ухода за щётками. Если же нагрузка имеет большой маховый момент (мельницы, дробилки, конвейеры с грузом), обмоточный ротор с пусковым реостатом даёт плавный разгон и снижает износ механической части.
Ещё один сценарий — необходимость работы на пониженной скорости в течение длительного времени. Если частотный преобразователь для высокого напряжения недоступен по бюджету, обмоточный ротор с реостатом станет компромиссным решением, хотя и с потерями энергии.
Вопрос: Как выбрать между обмоточным и короткозамкнутым ротором, если мощность двигателя 4000 кВт, а нагрузка — шаровая мельница?
Ответ: Для шаровой мельницы с тяжёлым пуском мы однозначно рекомендуем обмоточный ротор с пусковым реостатом. Прямой пуск короткозамкнутого двигателя такой мощности вызовет просадку напряжения в сети до 15–20%, что может привести к отключению других потребителей. Обмоточный ротор снизит пусковой ток до безопасного уровня и обеспечит плавный разгон. Наши инженеры выполняют расчёт пусковых характеристик по параметрам вашей сети и мельницы.
Вопрос: Можно ли заменить короткозамкнутый двигатель на обмоточный без замены фундамента и коммутационной аппаратуры?
Ответ: Габаритные размеры и посадочные места у наших двигателей серии TGHV унифицированы, поэтому замена возможна. Однако обмоточный ротор требует дополнительного места для пускового реостата и кабелей роторной цепи. Также потребуется установить защиту от перегрузки в роторной цепи. Коммутационная аппаратура статора может остаться прежней, если пусковой ток снизится. Мы проводим шеф-монтаж и настройку пускового реостата на объекте.
Вопрос: Какое обслуживание требует обмоточный ротор и как часто его проводить?
Ответ: Основное внимание — контактным кольцам и щёткам. Мы рекомендуем проверять их состояние каждые 500 часов работы: износ щёток не должен превышать 30% от первоначальной длины. Кольца нужно протирать спиртом и проверять на наличие нагара. Раз в год — проверка сопротивления изоляции роторной обмотки. При правильном обслуживании обмоточный ротор служит не меньше короткозамкнутого, а иногда и дольше, так как пусковые токи ниже и меньше тепловые удары.
Разница между Асинхронные двигатели высокого напряжения с обмоточным и короткозамкнутым ротором — это не вопрос «лучше или хуже». Это вопрос соответствия конкретным условиям пуска и регулирования. Короткозамкнутый ротор выигрывает в простоте и КПД, обмоточный — в управляемости и щадящем пуске. Мы в Tellhow Shenyang Electric Machine Co., Ltd. производим оба типа и помогаем заказчикам выбрать оптимальный вариант на основе расчёта, а не интуиции. Если вы сомневаетесь, наши эксперты проведут анализ вашего привода и предложат решение, которое прослужит десятилетия.
-
