Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы

TELLHOW — известный китайский производитель высоковольтных двигателей переменного тока среднего и большого диаметра, занимающийся исследованиями, разработкой и производством промышленных двигателей с 1950 года. Обладая более чем 70-летним опытом производства, завод создал зрелую и надежную систему проектирования и производства, имея богатый практический опыт работы в суровых условиях горнодобывающей и цементной промышленности.

Данная линейка включает в себя щеточные синхронные двигатели серии TDMK и бесщеточные синхронные двигатели серии TMW, которые в основном используются для привода низкоскоростного высокопроизводительного оборудования, такого как шаровые мельницы, стержневые мельницы и угольные мельницы. Они обладают такими преимуществами, как высокий пусковой момент, постоянная скорость, регулируемый коэффициент мощности, отработанная технология, высокая эффективность и простота обслуживания, соответствуют международным и китайским стандартам и являются основным приводным оборудованием в смежных отраслях.

В 1990 году компания Shenyang Electric Machinery выпустила первый в Китае синхронный двигатель серии TDMK мощностью 2000 кВт с минимальной скоростью вращения 60 полюсов.

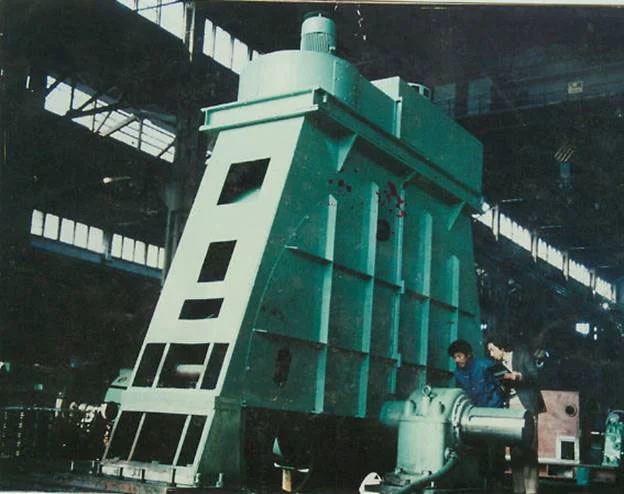

В 1990 году компания TELLHOW успешно разработала и произвела первый в Китае синхронный двигатель серии TDMK мощностью 2000 кВт с 60 полюсами и самой низкой скоростью вращения, заложив прочную основу для технологического лидерства линейки Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы. Как профессиональный поставщик, TELLHOW придерживается философии «качество прежде всего, технологическое лидерство», и ее продукция получила широкое признание у отечественных и зарубежных клиентов, став надежным партнером в мировой индустрии горнодобывающего и цементного оборудования.

Обзор продукта

1. Позиционирование продукта

Серия Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы — это основное приводное оборудование, разработанное и произведенное компанией TELLHOW специально для горнодобывающей и цементной промышленности. В основном оно используется для привода низкоскоростного, мощного механического оборудования, особенно подходящего для ключевого оборудования, такого как шаровые мельницы, стержневые мельницы и угольные мельницы в горнодобывающей и цементной промышленности. Серия включает два типа: щеточные синхронные двигатели TDMK и бесщеточные синхронные двигатели TMW, которые могут удовлетворить потребности различных условий работы и обеспечить индивидуальные решения по электропитанию.

2. Основные эксплуатационные характеристики

- Высокий пусковой момент: пусковой момент в 1, 7 раза превышает номинальное напряжение (в 0, 6 раза для двигателей с сквозным валом), что позволяет легко запускать тяжелое оборудование без дополнительных пусковых устройств, эффективно решая проблему запуска низкоскоростных мельниц большой мощности.

- Постоянная скорость: Как и у синхронного двигателя, скорость определяется частотой сети и количеством полюсов, не зависит от изменений нагрузки, что обеспечивает стабильную работу шаровых, стержневых и угольных мельниц, повышая эффективность производства и качество продукции.

- Регулируемый коэффициент мощности: Коэффициент мощности может гибко регулироваться в соответствии с фактическими условиями работы, повышая эффективность сети, снижая энергопотребление и уменьшая эксплуатационные расходы предприятия.

- Высокая эффективность и низкое энергопотребление: Благодаря использованию передовой конструкции и высококачественных материалов, двигатель отличается высокой эффективностью работы, минимальным уровнем шума и вибрации, снижая энергопотребление, улучшая условия труда и минимизируя износ оборудования.

- Простота установки и обслуживания: Компактная конструкция и простая установка; для планового технического обслуживания требуются лишь периодические проверки, что значительно снижает затраты на техническое обслуживание и время простоя.

3. Ключевые технические параметры

4. Введение в систему возбуждения

- Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы: В системе возбуждения используется тиристорное устройство возбуждения с контактными кольцами и щетками, обеспечивающее стабильное возбуждение, удобную регулировку и пригодность для работы в условиях высоких нагрузок.

- Бесщеточные синхронные двигатели серии TMW: Система возбуждения состоит из переменного возбудителя, вращающегося соосно с основным двигателем, и вращающегося выпрямительного диска. Отсутствие контактных колец и щеток исключает необходимость замены щеток и износа контактных колец, что позволяет адаптироваться к суровым условиям, таким как высокая запыленность и высокая влажность в шахтах, значительно повышая надежность и срок службы двигателя.

Основные преимущества

1. Усовершенствованная оптимизированная конструкция

Основываясь на многолетнем успешном опыте TELLHOW в производстве высоковольтных двигателей среднего и большого размера, используются передовые методы проектирования. Глубокая оптимизация достигается за счет трех основных аспектов: анализа магнитного поля, анализа производительности и расчета системы валов. Конструкция полностью учитывает особенности работы горнодобывающих мельниц на низких скоростях, с высокими нагрузками и в суровых условиях, обеспечивая компактную структуру, малый вес, высокую адаптивность к эксплуатации на открытом воздухе и стабильную работу.

2. Надежная технология производства

- Превосходные материалы: рама сварена из высококачественной стали Q235B; сердечник статора изготовлен из низкопотерной кремниевой стали толщиной 0, 5 мм; полюсный сердечник изготовлен из стальных листов толщиной 1, 5 мм; ключевые компоненты изготовлены из высококачественной меди, что обеспечивает механическую прочность и электрические характеристики.

- Превосходное качество изготовления: компоненты проходят анализ методом конечных элементов и экспериментальную проверку; вращающиеся детали обрабатываются с высокой точностью; в раме используется технология снятия напряжений, что обеспечивает низкий уровень вибрации и шума, а также стабильную конструкцию.

- Превосходная изоляция: обмотки статора имеют изоляцию из слюдяной ленты, обработанной методом вакуумной пропитки под давлением (VPI), что обеспечивает класс изоляции F с достаточным запасом по повышению температуры, гарантируя долговременную надежность работы.

- Комплексный мониторинг: оснащен устройствами измерения температуры обмоток, температуры подшипников, вибрации и обнаружения утечек, сбор оперативной информации в режиме реального времени передается в систему управления для своевременного предупреждения о неисправностях.

- Простота в обслуживании: используются высококачественные подшипники; устройство возбуждения имеет независимую конструкцию; соответствующий шкаф возбуждения позволяет заменять компоненты без остановки машины, что упрощает техническое обслуживание.

3. Строгие стандарты качества

Продукция соответствует стандартам GB755 «Вращающиеся электрические машины — номинальные характеристики и производительность» и JB/T1473 «Технические условия для крупных трехфазных синхронных двигателей переменного тока для горнодобывающей промышленности». Номинальные мощности и монтажные размеры соответствуют китайским, IEC и немецким стандартам, что делает их пригодными для экспорта или в качестве импортозамещения. Производные модели, такие как модели для наружного (W) и тропического (TH) использования, сохраняют те же характеристики и монтажные размеры, что и базовая серия, адаптируясь к различным условиям окружающей среды.

Сценарии применения

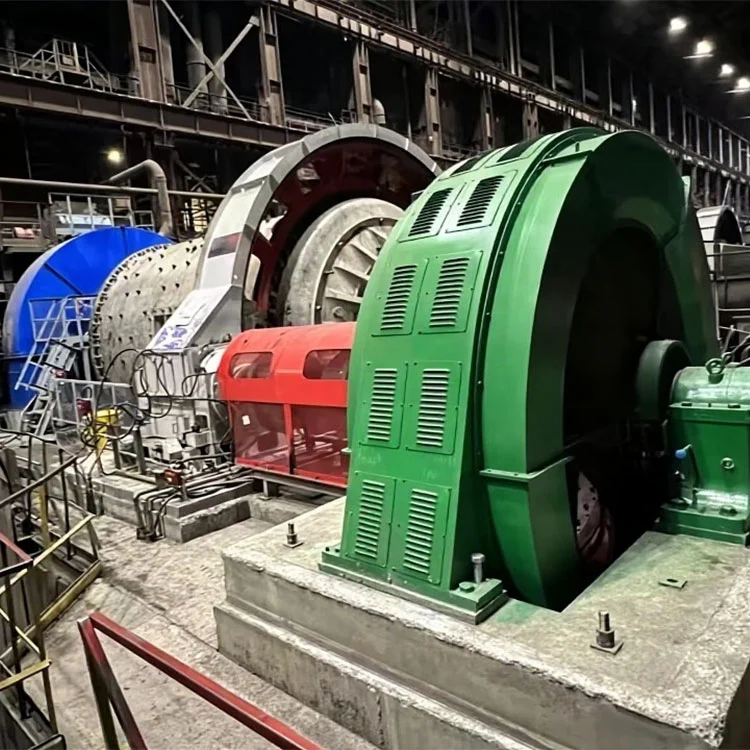

Бензоприводы Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы, благодаря высокому пусковому моменту, постоянной скорости и высокой адаптивности, широко используются в горнодобывающей, цементной и других отраслях промышленности, в основном для привода низкоскоростного высокопроизводительного оборудования, такого как шаровые мельницы, стержневые мельницы и угольные мельницы.

Продукция прошла обширные испытания в практическом применении, продемонстрировав отличные характеристики в суровых условиях, таких как высокая запыленность, высокая влажность и большие нагрузки, обеспечивая стабильную и эффективную энергоснабжение предприятий горнодобывающей и цементной промышленности по всему миру. Как профессиональный производитель и поставщик в Китае, TELLHOW установила долгосрочные и стабильные партнерские отношения с известными отечественными и международными горнодобывающими и цементными компаниями, экспортируя продукцию во многие страны и регионы и получая широкое признание клиентов.

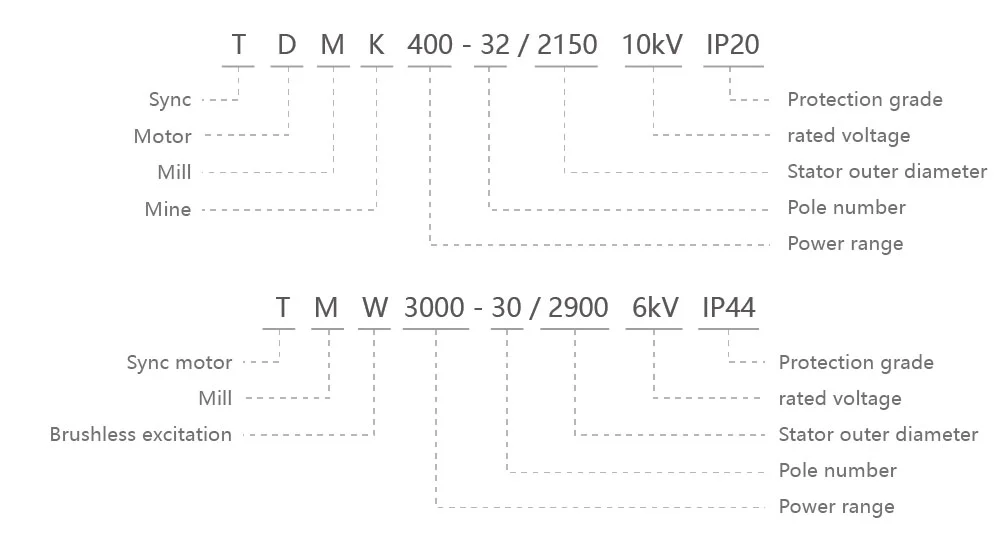

Введение в тип

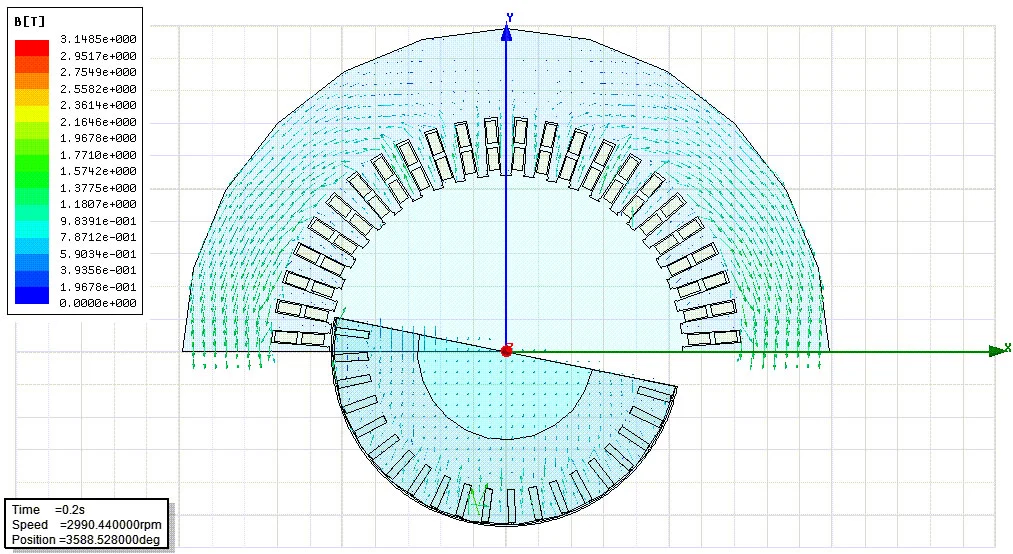

Электромагнитная диаграмма с использованием связи поля и цепи.

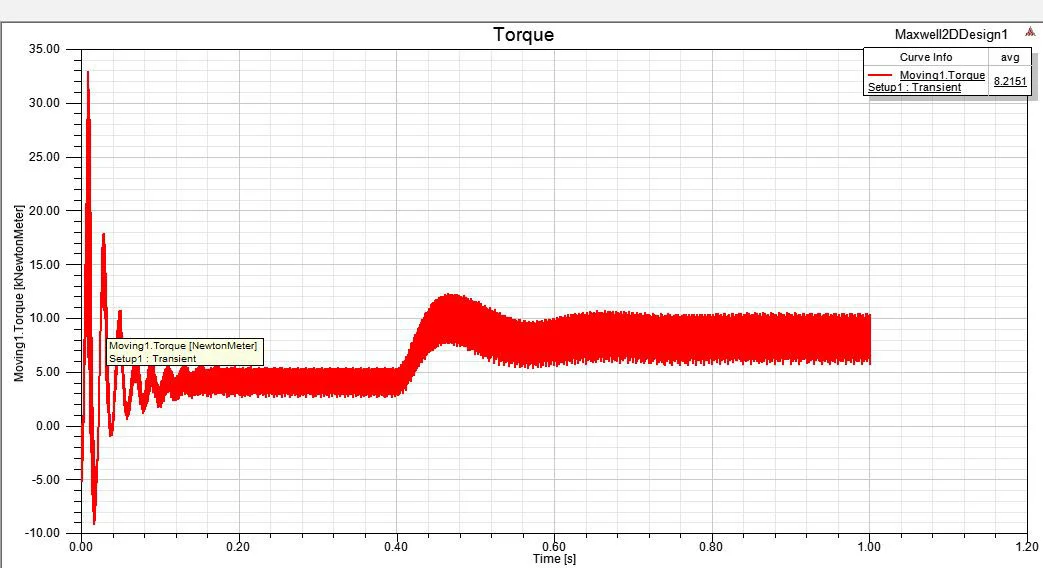

Выходная кривая, полученная с помощью электромагнитного расчета

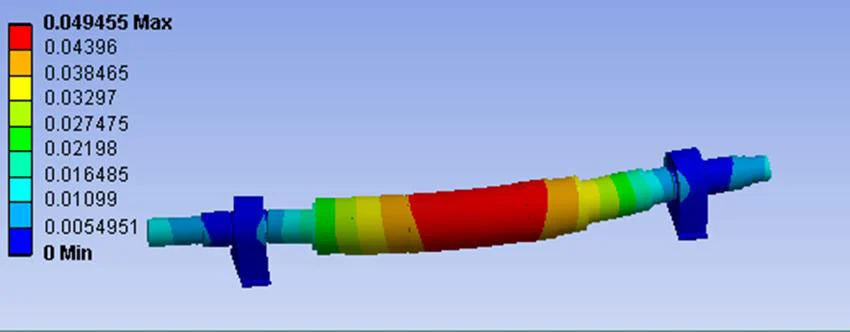

Анализ валов

Приверженность и сервис

TELLHOW придерживается деловой философии «Честность прежде всего, качество превыше всего, клиент прежде всего». Компания TELLHOW, являясь надежным производителем и поставщиком продукции Двигатель шаровой мельницы с щеточным приводом TDMK/TM, двигатель стержневой мельницы, двигатель угольной мельницы, стремится предоставлять высококачественную продукцию и комплексное послепродажное обслуживание, охватывающее все аспекты, такие как индивидуальная настройка продукции, руководство по установке, обучение техническому обслуживанию и устранение неполадок, обеспечивая долгосрочную стабильную работу оборудования. Используя многолетний опыт производства и накопленные в Китае технологические достижения, TELLHOW продолжит внедрять инновации и оптимизировать процессы, предоставляя более эффективные, надежные и энергосберегающие решения для мировой горнодобывающей и цементной промышленности.
