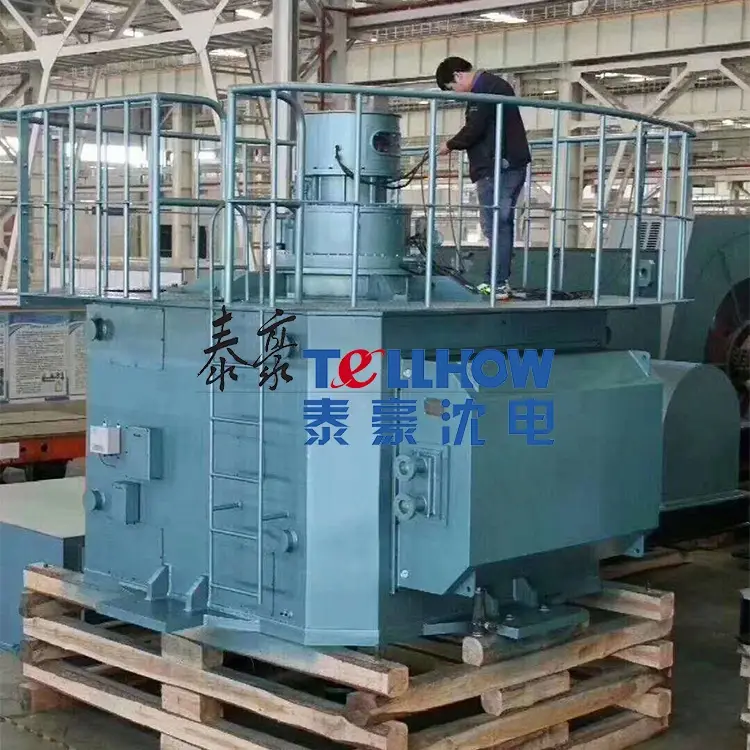

Трехфазный электродвигатель синхронный для циркуляционного водяного насоса

TELLHOW Трехфазный электродвигатель синхронный для циркуляционного водяного насоса — это ключевое силовое решение, разработанное специально для гидравлической промышленности. Благодаря более чем 60-летнему опыту компании в производстве высоковольтных двигателей переменного тока больших и средних размеров, а также применению передовых технологий и инновационных процессов, двигатель способен стабильно приводить в движение различное основное гидравлическое оборудование и адаптируется к суровым условиям эксплуатации гидравлических систем.

Основные технические параметры

Производные модели

Доступны модели для наружного применения (W), тропической влажности (TH) и наружного применения для тропической влажности (THW). Их характеристики, установка и габариты соответствуют базовой серии, что позволяет адаптировать их к различным сложным условиям.

Преимущества передовой конструкции и производства

1. Оптимизированная концепция конструкции: Сочетание многолетнего инженерного опыта с передовыми инструментами проектирования, анализ магнитного поля, моделирование характеристик и расчеты системы валов позволяют достичь оптимального соответствия между электромагнитными характеристиками двигателя, механической стабильностью и эффективностью работы.

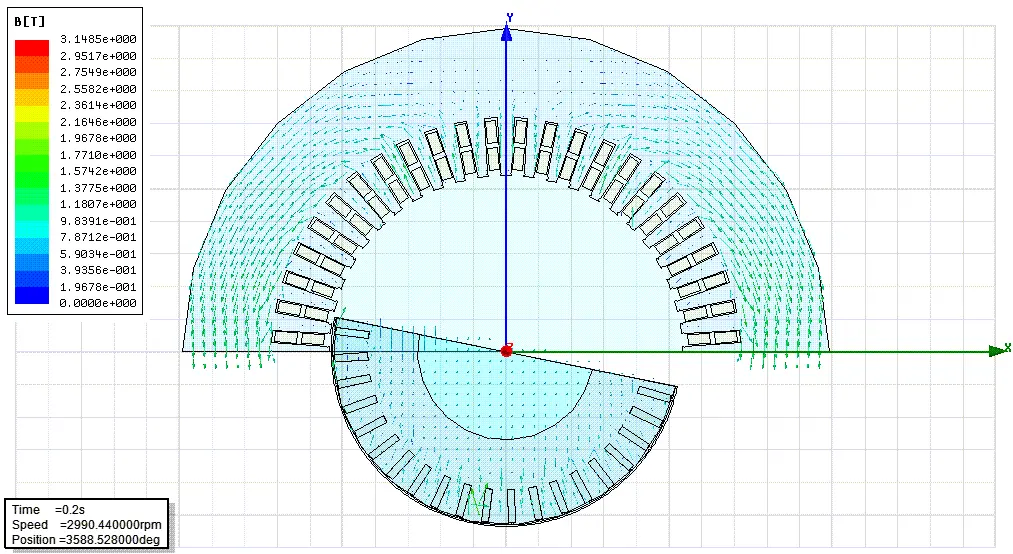

Анализ магнитного поля

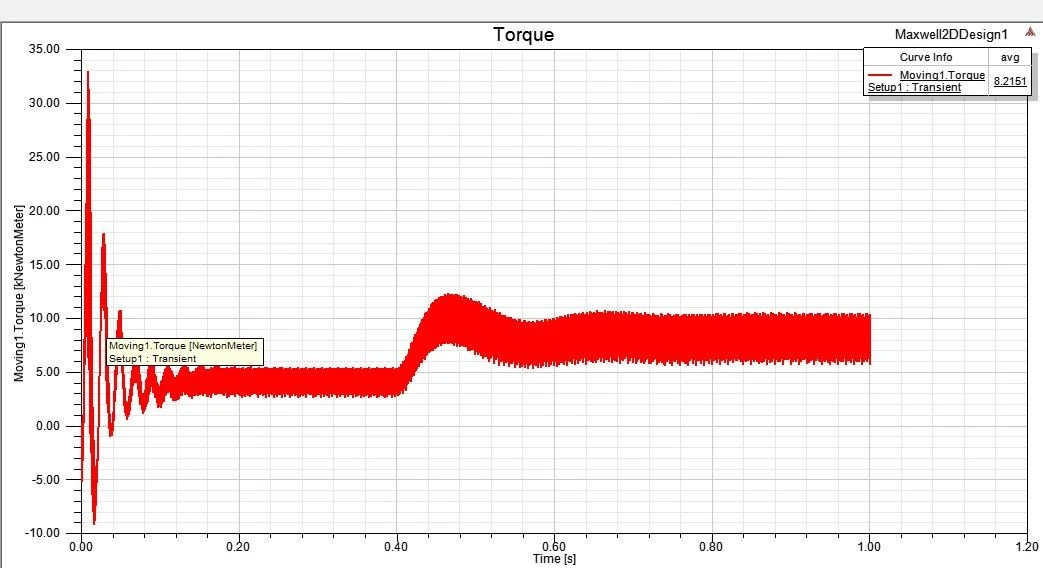

Анализ производительности

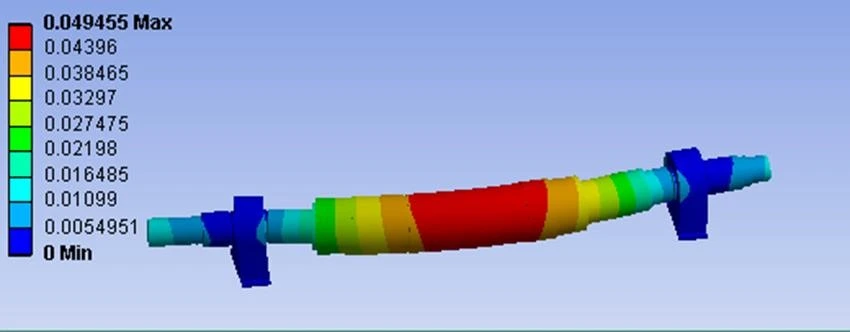

Расчет системы валов

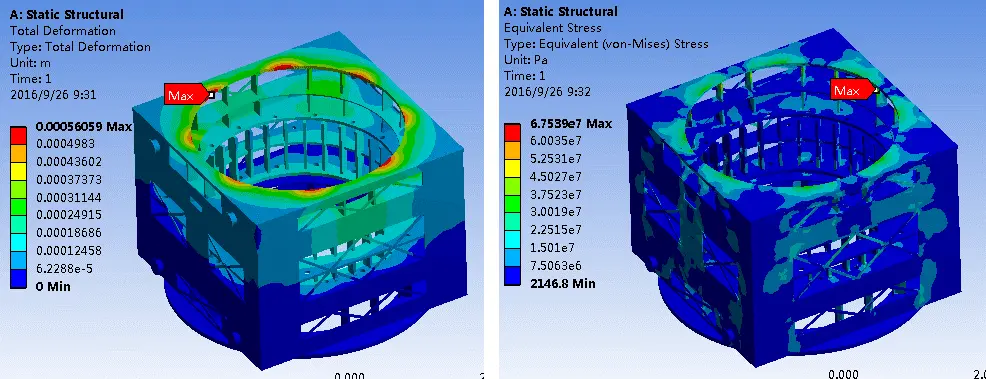

2. Прочная каркасная конструкция: Модель Трехфазный электродвигатель синхронный для циркуляционного водяного насоса имеет сварную коробчатую конструкцию из стальных листов с осевым разделением и радиальным усилением, отличающуюся высокой жесткостью, хорошей устойчивостью к кручению и малым весом. Утолщенные торцевые и боковые пластины эффективно подавляют вибрацию.

3. Высокоэффективная система статора

- Сердечник: Использует листы кремниевой стали толщиной 0, 5 мм, сложенные вместе, с сегментированными радиальными вентиляционными каналами для эффективного отвода тепла.

- Обмотки: Изоляция из слюдяной ленты, обработка вакуумной пропиткой под давлением (VPI), изоляция класса F, в сочетании с передовыми технологиями крепления и соединения, обеспечивает надежную работу в течение длительного времени.

4. Интеллектуальная система мониторинга

Модель Трехфазный электродвигатель синхронный для циркуляционного водяного насоса оснащена устройствами измерения температуры обмоток, температуры подшипников, вибрации и обнаружения утечек в охладителе. Она собирает рабочие данные в режиме реального времени и передает их в систему управления для упреждающего мониторинга и прогнозирующего технического обслуживания.

5. Усиленная конструкция ротора

- Вал и опора: Кованый стальной вал; опора ротора с дополнительными распорками оптимизирует распределение напряжений и повышает прочность на растяжение.

- Демпфирующие полосы: Используется конструкция зажима с натяжением и торцевой сваркой для предотвращения ослабления во время работы.

6. Надежная система возбуждения

Включает такие компоненты, как корпус возбуждения, щеткодержатель и контактные кольца. Индивидуальная конструкция адаптируется к различным условиям эксплуатации. Круглый корпус имеет водонепроницаемый разъем и смотровое окно для удобства обслуживания и контроля.

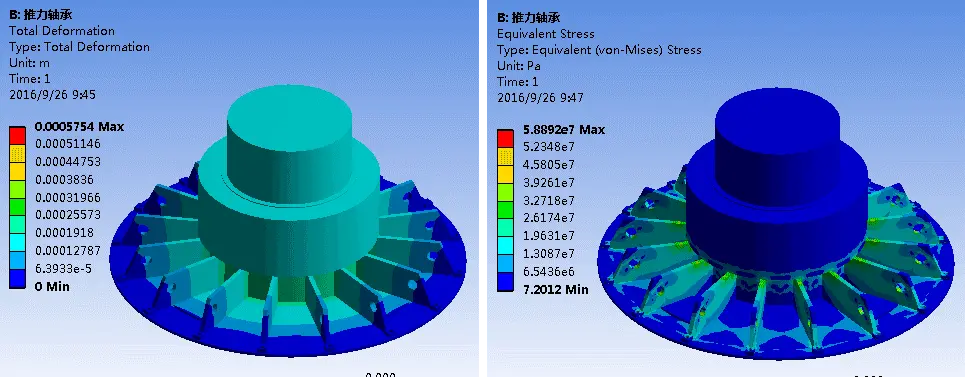

7. Высокопроизводительный упорный подшипник

Вертикальная конструкция Трехфазный электродвигатель синхронный для циркуляционного водяного насоса экономит место для установки. Круглые упорные подшипники с пружинной поддержкой обеспечивают равномерное распределение нагрузки. Корпус подшипника с охлаждающими ребрами обеспечивает превосходную жесткость. Двойная герметичная система охлаждения герметична и высокоэффективна, подходит для сложных условий эксплуатации, таких как большие нагрузки и быстрый запуск.

Основные преимущества

1. Высокая эффективность и стабильность: Синхронная работа обеспечивает превосходную энергоэффективность, высокую помехоустойчивость и постоянную скорость вращения, гарантируя стабильную работу насоса.

2. Прочность и долговечность: Использование высококачественных материалов, высокоточных производственных процессов и прочной конструкции обеспечивает надежную работу в условиях открытого воздуха, повышенной влажности и высоких нагрузок.

3. Соответствие стандартам: Соответствует национальным стандартам, стандартам IEC и немецким стандартам, поддерживая глобальное импортозамещение.

4. Низкий уровень вибрации и шума: Оптимизированная электромагнитная и механическая конструкция минимизирует вибрацию и шум, повышая комфорт работы.

5. Простота обслуживания: Интеллектуальный мониторинг, простые в обслуживании компоненты и стандартизированная конструкция сокращают время простоя и затраты на техническое обслуживание.

Сценарии применения

1. Крупномасштабные проекты по охране водных ресурсов (отвод воды, орошение, борьба с наводнениями)

2. Системы циркуляции воды на электростанциях, нефтехимических заводах и промышленных предприятиях

3. Городские насосные станции водоснабжения и водоотведения

4. Прибрежные и прибрежные системы перекачки морской воды
